En este artículo estudiaremos qué características tiene este tipo de accesorios eléctricos, como una toma de corriente, cómo instalar y conectar la estructura a la red, en qué secuencia realizar las operaciones, esquemas comunes y consejos de expertos sobre seguridad.
Incluso un electricista novato puede instalar el tomacorriente y encenderlo.
-
Enchufe: cómo conectar la estructura en un edificio residencial. Información básica de instalación:
-
El precio medio de la instalación de boquillas y de qué depende.
-
¿Qué tipo de enchufes e interruptores es mejor comprar para instalarlos en un edificio residencial?
-
Métodos y esquemas comunes para conectar enchufes:
-
-
Cómo conectar el enchufe con conexión a tierra. Tecnologías de instalación de productos comunes.
-
Pasos para instalar la caja debajo de la boquilla:
-
Cómo instalar el zócalo en el panel.
-
Cómo conectar un enchufe de dos clavijas. Consejos para instalar productos en bloque.Համակարգչային վարդակից ինտերնետ միացնելու տեխնոլոգիան.
-
Conexión de la toma de TV con sus propias manos.
-
Cómo conectar una toma de teléfono sin la ayuda de un maestro
-
Enchufe: cómo conectar la estructura en un edificio residencial. Información básica de instalación
Conectar el enchufe a la red eléctrica es un procedimiento responsable. La implementación de este proceso requiere conocimiento de todos los matices de la instalación eléctrica, así como de las reglas de seguridad. La cuestión es que la sobrecarga de los puntos de alimentación depende de la cantidad de puntos de consumo de energía. Cuantos más enchufes se utilicen, mayor será la carga. Por tanto, cualquier infracción de los requisitos tendrá consecuencias desagradables.
Es necesario comenzar la instalación de enchufes solo cuando esté absolutamente seguro de que no hay voltaje en la red.
Un error en la instalación de enchufes e interruptores puede provocar fenómenos como:
-
fusión por contacto,
-
sobrecalentamiento de equipos eléctricos,
-
aparición de una situación de riesgo de incendio.
Es importante. Sin los conocimientos y habilidades adecuados, es mejor no realizar trabajos relacionados con cables eléctricos. Un profesional puede instalar el enchufe de forma segura y correcta, y el coste de este servicio no es demasiado alto para correr el riesgo.
Precio medio de instalación de boquillas y de qué depende.
La ventaja de un servicio profesional radica en el pleno cumplimiento de los requisitos técnicos de la red.
El costo de instalación depende directamente del volumen total y la complejidad del trabajo.
Un electricista experimentado tendrá en cuenta todos los factores que pueden afectar la calidad del resultado y la seguridad antes de comenzar a trabajar;
-
la potencia total de los dispositivos eléctricos conectados,
-
el grado de humedad del aire en el edificio,
-
el tipo de conector con el que están equipados los dispositivos conectados,
-
la necesidad de utilizar un componente electrónico incorporado.
El costo exacto del trabajo depende de muchos factores; los siguientes parámetros influyen en este indicador:
-
el volumen total y la complejidad del trabajo,
-
el material básico
-
condiciones de funcionamiento del edificio,
-
el tipo de toma de corriente (externa o empotrada), etc.
El cableado de alta calidad implica no solo una instalación competente, sino también una selección responsable de todo el complejo de equipos y materiales utilizados.
El costo del trabajo puede variar según el tipo de corriente en el tomacorriente, así como su voltaje. Como regla general, la corriente en las redes domésticas es variable y el voltaje es de 220 voltios. Las viviendas particulares suelen estar alimentadas por una red trifásica de 360V. Cabe señalar que el coste de instalación de un enchufe en viviendas con corriente trifásica es más elevado que en una red estándar.
El costo del trabajo puede aumentar si es necesario perforar un nuevo orificio o agrandar significativamente el anterior para instalar la boquilla. Además, existe una diferencia entre el precio de instalación del dispositivo, cuando la instalación está relacionada únicamente con el mecanismo del producto, o implica la sustitución completa del soporte de salida. El precio final también depende del uso de accesorios adicionales.
Otro factor que influye son los documentos reglamentarios que definen la altura de instalación de enchufes e interruptores, en función de su importancia. Las normas estándar exigen que el tomacorriente se coloque a 40-45 cm del suelo y el interruptor a 100-105 cm.
Lea también: Interruptor de tránsito. diagrama de conexión desde diferentes ubicaciones
El costo de los trabajos de instalación depende de la altura de instalación de enchufes e interruptores.
¿Qué tipo de enchufes e interruptores es mejor comprar para instalarlos en un edificio residencial?
Hay muchas variedades de enchufes disponibles para la venta. Algunos de los productos tienen un significado universal, mientras que otros tienen capacidades específicas. No todos los tipos de enchufes e interruptores son aptos para uso doméstico. La elección del equipo depende del tipo de edificio en el que se va a instalar. Por ejemplo, los modelos con propiedades impermeables están diseñados para piscinas, cocinas y baños.
Consejo útil. Para conectar la toma de tierra se necesita un cable de tres hilos. Uno de ellos está conectado a la fase, el otro al neutro y el tercero a tierra. Los productos con contacto de tierra macho implican el uso de un cable de dos hilos.
Tipos populares de boquillas y sus características:
C1a – faltan contactos de tierra,
C2a – contactos de puesta a tierra con colocación lateral,
C3a – con un contacto de tierra esférico,
C5 – faltan contactos de tierra,
C6 – Horquilla delantera con agujeros anchos.
Las construcciones de la marca C1a son equipos de distribución sin posibilidad de conexión a tierra. La instalación de este tipo de enchufes se realiza en aquellas partes de la red eléctrica donde el valor de la corriente alterna no supera los 16 amperios y la corriente constante no supera los 10 amperios. Están destinados al mantenimiento de equipos de baja potencia.
Los tipos modernos de enchufes eléctricos incluyen todos los requisitos técnicos y estándares para la seguridad de las redes eléctricas.
Las tomas C2a tienen un terminal interno marcado para alimentación de cable PE. Estos productos están destinados al mantenimiento de cocinas eléctricas, bombas, lavadoras y lavavajillas. Las construcciones marcadas con C3a son similares a la versión anterior en muchos aspectos. Una característica distintiva es la ubicación de los contactos de puesta a tierra, así como la configuración.
El enchufe con la etiqueta C5 se encuentra entre los diseños tradicionales de producción soviética. Estos productos tienen forma cuadrada con un saliente redondo delante del tenedor. Estos modelos son adecuados para reparar equipos eléctricos viejos. La corriente máxima permitida es 6A. Un producto marcado con C6 se considera un enchufe europeo. Son universales y convenientes.
Se distinguen los siguientes tipos de interruptores:
-
llave,
-
botón,
-
soga,
-
atenuadores,
-
giratorio
-
pantalla táctil
-
acústico
Toma con interruptor combinado de dos vías para controlar redes eléctricas con dos o más orificios de montaje
Al igual que los enchufes, los interruptores son externos e internos según el tipo de instalación. Se venden como equipo separado o como componente de un bloque con enchufe.
Métodos y esquemas comunes para conectar enchufes.
Si la salida se coloca sobre una base de hormigón, será necesario abrir un canal especial en la pared mediante una perforación. Luego se perfora un agujero para el casquillo, se introducen los cables y se fija el soporte al mecanismo. La instalación del enchufe en placas de yeso se realiza en el mismo orden. La única diferencia es que requiere mucho menos esfuerzo.
La instalación del tomacorriente en paredes de arcilla y madera debe realizarse de forma abierta. De lo contrario, la operación será peligrosa. En tales superficies, la estructura se coloca junto con la base.
Esquema de conexión de una toma trifásica con puesta a tierra.
Consejo útil. Si se va a utilizar un producto combinado, se puede utilizar una caja de plástico especial (canal de cable) como juntas para cables.
Hay varias formas de conectar enchufes.
-
"Estrella" - tipo de conexión paralela,
-
"Manga" – tipo de conexión secuencial (falda larga).
En el caso de una conexión en "bucle", cada producto posterior es en realidad diferente del anterior. Este modo le permite conectar un enchufe triple o ensamblar 5 o más construcciones en una fila horizontal o vertical. Entre las desventajas del método "Schleif" se encuentra la baja fiabilidad. No se recomienda conectar equipos potentes desde dichos enchufes.
La conexión de productos con el esquema "estrella" implica una conexión directa a la caja de distribución. Además, cada elemento recibe sus propios cables, por lo que es posible conectarlo sin riesgo, por ejemplo, a un ordenador.
Dos tipos de cableado: enchufe a fusible eléctrico ("estrella") y "bucle" de fusible eléctrico a enchufe a enchufe a enchufe.
Cómo conectar el enchufe con conexión a tierra. Tecnologías de instalación de productos comunes.
La ubicación de los cables con respecto al enchufe se puede realizar de forma abierta y cerrada. La elección de la tecnología depende de varios factores, entre ellos:
-
actividad química del medio ambiente,հրավտանգությունը,
-
humedad del aire
-
polinización
-
explosividad
Los cables se colocan externamente en la superficie de las paredes. Para ello se utilizan varias versiones de rastreadores. Este método tiene ventajas y desventajas.
Instalación de cables en el techo de forma abierta.
Ventajas del cableado abierto:
-
El sistema de reparación simplificado, porque los cables son del exterior.
-
No es necesario perforar las paredes.
-
Un sistema de montaje sencillo que no requiere demasiado tiempo.
Las desventajas incluyen el resultado antiestético, ya que los cables estirados pueden estropear el interior del espacio. Además, un sistema abierto está expuesto a factores externos. Existe riesgo de dañar los cables.
El sistema abierto de cables para la instalación del enchufe con conexión a tierra se puede formar de diferentes maneras.
-
liberar a lo largo de la superficie del techo y las paredes
-
esconderse en la caja
-
máscara con cualquier elemento metálico
-
pasar por tuberías
-
ocultar dentro de zócalos o barras laterales eléctricas.
Al colocar los cables en la caja lateral, no solo puede resolver el problema estético, sino también brindar la mejor protección del cableado.
Pasos para instalar la caja debajo de la boquilla.
Necesitará un taladro y una corona de arena especial para formar la profundidad del soporte de la boquilla. Previamente se toman notas en la pared. La distancia mínima al techo es de 15 cm. Los equipos de gas no deben ubicarse cerca de cables. La distancia mínima permitida es de 50 cm.
Խորության ձևավորման հերթականությունը.
-
Se coloca una cabeza en forma de corona sobre el taladro
-
Según la nota, la profundidad se perfora en el lugar especificado
-
El proceso de perforación se detiene cuando la parte inferior del soporte se presiona contra la pared
-
El núcleo de esa sección se elimina con la ayuda de un intérprete. Como alternativa para estos trabajos se puede utilizar un grabador y un martillo;
-
La pared trasera de la profundidad está nivelada.
Formar un agujero para la instalación de soportes para boquillas con un taladro.
Ya solo queda hacer la instalación inicial de la caja. Si el soporte del tomacorriente encaja bien, puede presionar la cubierta y pasar el cable a través del orificio. Después de eso, las paredes laterales y traseras de la caja se recubren con una pequeña cantidad de yeso y se presionan en el orificio.

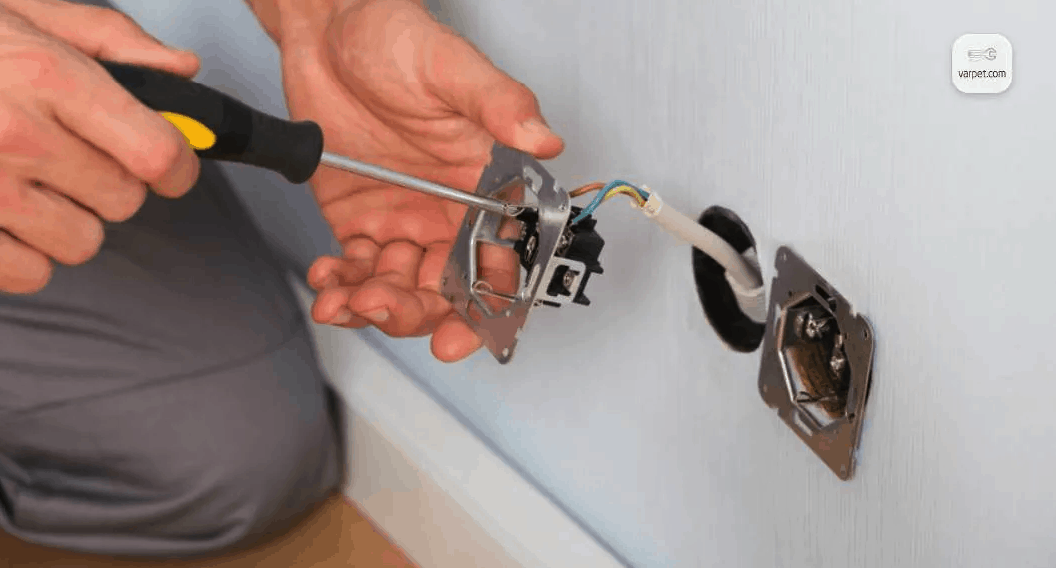

Cómo instalar el enchufe en el panel.
El proceso de instalación de accesorios eléctricos consta de varias etapas. Para empezar, se va la luz. Para hacer esto, apague los fusibles automáticos que están instalados en la fuente de alimentación del apartamento o apague los enchufes. Antes de instalar los enchufes internos, es necesario asegurarse de que no haya energía en la red. Para esto se puede utilizar un multímetro.
Si se va a reemplazar la boquilla, primero se debe realizar el desmontaje. Para hacer esto, en el equipo antiguo, se retira la tapa y se giran los tornillos de los elementos de sujeción. Después de eso, debe sacar ligeramente el enchufe de la caja y desconectar los cables que lo alimentan.
Lea también: Antorchas con mando a distancia. reglas de selección, instalación y reparación de construcción.
Instalación de enchufes en cajas de montaje, a través de los cuales pasan cables eléctricos a través de orificios especiales.
Lo siguiente es la limpieza. Es necesario quitar el aislante de unos 15-20 cm de largo del extremo del cable, que pasa a través del orificio especial del enchufe. Si el material aislante es simple, basta con separar los tendones en la sección entre 5 y 10 cm. Para conectar el tomacorriente es necesario conectar sus extremos con el cable de alimentación. La parte desnuda del cable se inserta en el terminal y luego se aprieta con pernos.
Atención. Los tornillos deben apretarse con mucho cuidado, de lo contrario el cable podría salirse.
Para que la conexión sea más confiable, los cables deben doblarse con un pequeño anillo con un diámetro de 4-5 mm. Si se va a instalar un bloque de enchufes o un producto conectado a tierra, el cable de conexión a tierra debe conectarse al terminal de conexión a tierra. Cuando todos los cables del alimentador están conectados, la estructura se coloca en la caja. Al mismo tiempo, se debe garantizar que la parte de trabajo del producto quede plana, sin desviaciones.
Luego debe ocultar todos los cables en la caja y fijar el tomacorriente con elementos de sujeción y tornillos. Sólo queda por apagar la cubierta exterior.
A primera vista la instalación del enchufe parece muy fácil, pero tiene sus dificultades, hay que tener mucho cuidado para evitar lesiones. Es mejor confiar este trabajo a un artesano experto (electricista), a quien podrá llamar con unos pocos toques desde su teléfono inteligente con la ayuda de la aplicación Varpet.
Fijación de la boquilla con ayuda de elementos de compresión.
Cómo conectar un enchufe de dos clavijas. Consejos para instalar productos en bloque.
El orden de instalación de los enchufes dobles depende del tipo de estructura. Puede ser ensamblado o estacionario. La instalación de la segunda opción implica el uso de contactos de acoplamiento proporcionados por los fabricantes de enchufes. Los cables alimentadores están unidos a diferentes placas conductoras. No está permitido conectar fase y neutro a la misma placa. Este tipo de montaje del sistema es potencialmente peligroso. Existe la posibilidad de que se produzca un cortocircuito cuando se enciende la automática. Como resultado, los cables se dañarán.
En esencia, colocar un par de elementos en un bloque conectado no es diferente de conectar dos enchufes individuales. La salida se obtiene como si se conectara un alargador a la red. Sin embargo, al tener varios enchufes en un enchufe, no vale la pena conectarles al mismo tiempo varios dispositivos muy potentes, por ejemplo, calentadores. En este caso, el cable conectado al primer enchufe estará sobrecargado. Si el cable no está diseñado para dicha operación, se producirá un incendio.
Antes de instalar el bloque de salida, es muy importante elegir la ubicación correcta. Si los accesorios eléctricos se instalan en la cocina, se pueden colocar encima de los muebles para que los equipos eléctricos se puedan conectar cómodamente. En la sala de estar, se utilizan productos de bloque para conectar el televisor y la computadora. Los enchufes y todos los cables se pueden colocar directamente detrás del cuerpo del dispositivo. Para el baño se puede utilizar una construcción de tres elementos.
En salones donde funcionan varios electrodomésticos al mismo tiempo, es mejor instalar una toma de corriente en el mismo cuerpo que el interruptor)
Atención. En el baño, la distancia mínima entre el agua y la salida debe ser de 60 cm. No es necesario colocar el equipo cerca. Para esta habitación, es mejor elegir un modelo resistente a la humedad.
La tecnología de conectar una toma de computadora a Internet.
Los productos destinados al servicio de Internet se refieren al tipo de cableado de baja corriente. En este caso, la conexión de la toma de corriente se puede realizar como componente de un bloque de tres partes, que incluye:
-
enchufe estándar de 220 V,
-
la construcción de la televisión,
-
toma de internet.
El proceso de instalación de un enchufe de computadora comienza con la instalación de un enrutador en un panel con corriente débil. Está conectado a una toma de corriente de 220V. Luego es necesario extender el cable con 4 pares de alambres. Es mejor utilizar la versión UTP perteneciente a la serie 5E.
Toma para conectar diferentes dispositivos a Internet según el tipo de conexión
La instalación se realiza directamente desde el escudo a la caja. El cable se inserta en el soporte de salida con un exceso de 15 cm. Se retira el soporte del zócalo y se instala el empujador. La instalación del marco se lleva a cabo si la construcción lo permite en esta etapa. Todo el producto se fija con la ayuda de tornillos de 25x3 mm. Después de eso, debe cortar y dejar el cable de alimentación en el enchufe con un exceso de longitud de no más de 15 cm, quitarle la capa aislante superior con la ayuda de un pelacables con un corte de 2,5 cm. Los tendones desnudos deben separarse.
Los próximos pasos son los siguientes.
-
se toma el lado interior del zócalo,
-
según la marca, en él se realiza la conexión de tendones y contactos según color,
-
la cubierta se fija para asegurar la junta,
-
Se cortan los extremos que sobresalen de los tendones.
Después de eso, la boquilla se devuelve al actuador, se lleva a cabo la instalación de la parte frontal y el marco decorativo. Solo queda conectar correctamente el cable al enrutador en el panel de comunicación.
Toma para conectar varios equipos de Internet.
Conexión de la toma de TV con tus propias manos.
Un televisor moderno está equipado con muchas funciones. Además de transmitir canales estándar y de cable, este equipo cuenta con características adicionales:
-
acceso a Internet,
-
ver contenido de vídeo y fotografías a través de dispositivos móviles,
-
usando pestañas de juegos, etc.
Por lo tanto, muchos propietarios de apartamentos se preguntan cuántos enchufes instalar detrás del televisor y cuáles deberían ser.
Diagrama de conexión de cable de Internet.
El conjunto mínimo incluye:
-
toma de corriente (2 uds.),
-
televisión (1 pieza),
-
Toma de internet (1 ud.).
Se suele utilizar una salida de cable de antena para conectar un televisor que funciona desde un cable o antena aérea. El cable se alimenta al tomacorriente a través de una caja de distribución de baja corriente. La conexión a la toma de Internet se realiza desde el enrutador de la forma mencionada anteriormente. El producto estándar se instala mediante conexión en bucle o método en "estrella".
La estructura interna de un simple enchufe de TV.
Cómo conectar una toma de teléfono sin la ayuda de un maestro
Conectar esta opción es bastante fácil que instalar enchufes eléctricos estándar. La construcción puede quedar oculta o como panel en la pared.
Con el método abierto, es recomendable instalar el enchufe en el canal del cable.
-
los cables están desenergizados,
-
el enchufe se fija en el marco,
-
el cable sale del canal del cable,
-
en los bordes se retira el aislante con un corte de 1 cm,
-
el marco está fijo y el enchufe está instalado,
-
los cables están conectados según el dibujo,
-
la boquilla está fija y la tapa está cerrada.
Otros tipos de enchufes se montan en el canal de cable de manera similar. Se pueden conectar productos de Internet, conmutadores, etc.
El aspecto de casi todos los enchufes de TV es el mismo. un panel de plástico que se fija con dos tornillos y una entrada de TV justo en el centro
En la mayoría de los casos, el esquema de instalación tiene el mismo aspecto. En este caso, solo se deben tener en cuenta los parámetros de red y las características estructurales del producto. La mayoría de ellos tienen instrucciones con una descripción detallada del procedimiento de instalación. Es necesario seguir estrictamente los requisitos del fabricante si el trabajo se realiza con sus propias manos.
Y si aún le preocupa hacer el trabajo usted mismo, es mejor aprovechar todas las oportunidades que brinda la aplicación Varpet y realizar un pedido del servicio necesario directamente desde el teléfono, que será realizado por un experto. maestro-especialista.
